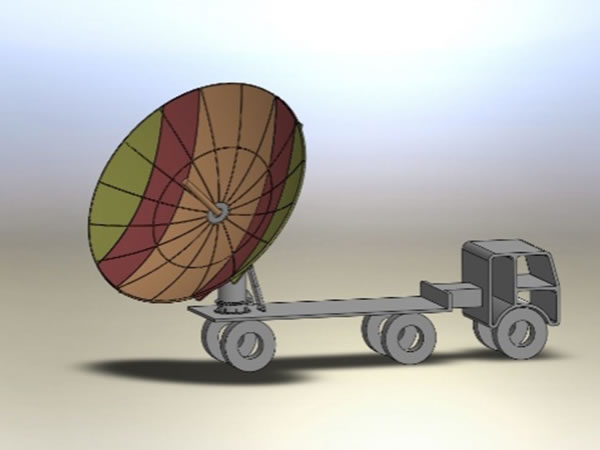

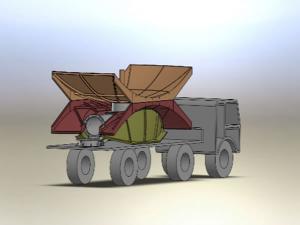

Antena dobrável montado no veículo 6.2m
Características da antena dobrável montado no veículo 6.2m
Anel de focagem dupla
Alto ganho e excelente desempenho lóbulo lateral
Anti-corrosão
Excelente em estabilidade
| ◆Especificações R.F | Banda-C | Banda-Ku | ||
| Recebe | Transmite | Recebe | Transmite | |
| 1. Frequência (GHz) | 3.625-4.2 | 5.85-6.425 | 12.25-12.75 | 14-14.5 |
| 3.4-4.2 ★ | 5.85-6.725 ★ | 10.95-12.75 ★ | 13.75-14.5 ★ | |
| 2. Ganho típico (dBi) | 46.30 até 3.8GHz | 49.94 até 6.0GHz | 56.32 até 12.5GHz | 57.11 até 14.25GHz |
| 3. VSWR | 1.25:1 | 1.25:1 | 1.25:1 | 1.25:1 |
| 4. Largura do feixe (-3dB) | 0.796° | 0.523° | 0.251° | 0.229° |
| 5. Temperatura do ruído da antena (K) | 2/4 Portas de alimentação | 2/4 Portas de alimentação | ||
| 10° Elevação | 34K/39K | 44K/52K | ||
| 20° Elevação | 27K/32K | 39K/47K | ||
| 40° Elevação | 24K/29K | 35K/43K | ||
| 6. Típico G/T até 20°EL | 28.74/28.37dB/K (3.8GHz, 30K LNA) | 35.94/35.63dB/K (12.5GHz, 70K LNA) | ||
| 7. Capacidade de manuseio de energia | 5KW/Porta | 1KW/Porta | ||
| 8. Interface de alimentação | CPR-229 | CPR-137 | WR-75 | WR-75 |
| 9. Perda de inserção de alimentação | 0.25/0.3dB | 0.2/0.25dB | 0.3/0.4dB | 0.25/0.35dB |
| 10. Isolamento Tx até Rx | ≥85dB | ≥85dB | ||
| 11. Relação axial (dB) | 1.5/0.5dB | 1.0/0.5dB | ||
| 12. Isolamento Cross Pol | ||||
| No eixo | ≥35dB | ≥35dB | ||
| 13. Lóbulos laterais | CCIR.580-6 | CCIR.580-6 | ||
| A nossa empresa reserva-se o direito de interpretação final. Qualquer projeto e especificações estão sujeitos a alterações sem aviso prévio. | ||||
