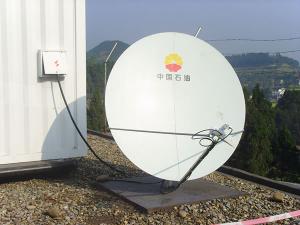

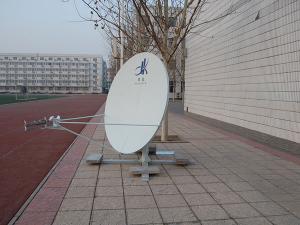

Antena parabólica Offset VSAT 1.8m

Antena parabólica Offset VSAT 1.8m
Antena parabólica Offset VSAT 1.8m Antena parabólica Offset VSAT 1.8m Antena parabólica Offset VSAT 1.8m
Deixe uma mensagem

Características da antena parabólica Offset VSAT 1.8m
Elevado ganho e excelente desempenho do lóbulo lateral
Sistema de alimentação e suporte de pólo montados para reduzir o tempo de instalação
Anti-corrosão
Excelente estabilidade

Opções
Montagem não penetrante
Suporte do amplificador
Sistema anti-gelo
Tratamento anti-sal para a estrutura de aço
Personalizado disponível

Peças principais
Haste de alimentação
OMT e filtro
Estrutura traseira
Montagem em pólo
Kit de Fundação

Aprovações ou conformidade
● CHINA DBSAT
● ASIASAT
● APT
● CHINA SATCOM
● SINOSAT
● INTELSAT
● EUTELSAT

Especificação da antena parabólica Offset VSAT 1.8m
◆Especificações R.F Banda-C Banda-Ku
Recebe Transmite Recebe Transmite
1. Frequência (GHz) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5

3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Ganho típico (dBi) 35.55 até 3.8GHz 39.2 até 6.0GHz 45.57 até 12.5GHz 46.36 até 14.25GHz
3. VSWR 1.25:1 1.25:1 1.25:1 1.25:1
4. Largura do feixe (-3dB) 2.742° 1.802° 0.865° 0.790°
5. Temperatura do ruído da antena (K) 2 Porta de alimentação
2 Porta de alimentação
10° Elevação 38K
43K
6. Típico G/T até 20°EL 17.70dB/K (3.8GHz, 30K LNA) 25.24dB/K (12.5GHz, 70K LNA)
7. Capacidade de manuseio de energia
5KW/Porta
1KW/Porta
8. Interface de alimentação CPR-229 CPR-137 WR-75 WR-75
9. Perda de Inserção de Alimentação 0.2dB 0.15dB 0.25dB 0.2dB
10. Isolamento Tx até Rx ≥85dB ≥85dB
11. Relação axial (dB) 1.5dB 1.0dB

12. Isolamento Cross Pol



No eixo ≥35dB ≥35dB
13. Lóbulos laterais CCIR.580-6 CCIR.580-6
◆Especificação mecânica ◆Especificação ambiental
1. Tipo de antena Offset 1. Carregamento do vento, Operacional (Mantém a precisão) 45mph(72km/h)
2. Tipo de deslocamento Manual 2. Carregamento de Vento, Operacional (Diminui a precisão) 60mph(97km/h)
3. Deslocamento AZ 0 até 360° 3. Carregamento do vento, sobrevivência (Fixado virado para o céu) 125mph(200km/h)
4. Deslocamento EL 10° até 90° 4. Temperatura ambiente -40°C até 60°C
5. Deslocamento POL ±90° 5. Chuva 100mm/h
6. Deslocamento POL Alumínio de precisão 6. Humidade relativa 0 até 100%
7. Segmentos do refletor 2 7. Radiação solar 360 BTU/h/ft 2 (1000Kcal/h/m 2 )
8. Tipo de montagem Montagem de pólo 8. Neve 25mm em toda a superfície ou 13mm com 130km / h rajadas do vento
9. Precisão da superfície 0.5mm(R.M.S) 9. Choque e vibração Conforme encontrado durante o transporte aéreo comercial, marítimo ou caminhão
A nossa empresa reserva-se o direito de interpretação final. Qualquer projeto e especificações estão sujeitos a alterações sem aviso prévio.
