- Antena parabólica RxTx

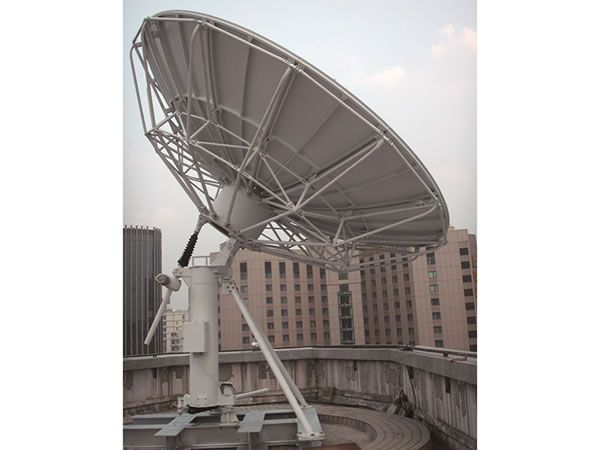

- Antena parabólica RxTx 5.36m
Antena parabólica RxTx 5.36m
Características da antena parabólica RxTx 5.36m
Anel de focagem dupla
Refletor maior de alumínio e sub refletor com alta precisão
Alto ganho e excelente desempenho do lóbulo lateral
Sistema de alimentação e pedestal rei montado para reduzir o tempo de instalação
Não precisa de alinhamento no local
Anti-corrosão
Excelente em estabilidade
Aprovações ou conformidade
ASIASAT
APT
CHINA SATCOM
SINOSAT
INTELSAT
EUTELSAT
Peças principais
Haste de alimentação
OMT & Filtro
Paneis
Feixe radial
Cubo
Pedestal motorizado de 2 eixos
Kit de fundação
Opções
Polarização circular / polarização linear dupla / polarização circular dupla
Suporte do amplificador
Motorizado POL
Receptor de controle & farol
Desidratador
Interruptor de guia de onda
Para-raios
Sistema anti-gelo
Instalação no local, comissionamento e suporte ao acesso à rede
Tratamento anti-sal para a estrutura de aço
Personalização disponível
| ◆ Especificações R.F | Banda-C | Banda-Ku | ||
| Recebe | Transmite | Recebe | Transmite | |
| 1. Frequência (GHz) | 3.625-4.2 | 5.85-6.425 | 12.25-12.75 | 14-14.5 |
| 3.4-4.2 ★ | 5.85-6.725 ★ | 10.95-12.75 ★ | 13.75-14.5 ★ | |
| 2. Ganho típico (dBi) | 45.03 até 3.8GHz | 48.68 até 6.0GHz | 55.05 até 12.5GHz | 55.84 até 14.25GHz |
| 3. VSWR | 1.25:1 | 1.25:1 | 1.25:1 | 1.25:1 |
| 4. Largura do feixe (-3dB) | 0.921° | 0.605° | 0.290° | 0.265° |
| 5. Temperatura do ruído da antena (K) | 2 Portas de alimentação | 2/4 Portas de alimentação | ||
| 10° Elevação | 36K | 45K/52K | ||
| 20° Elevação | 28K | 40K/47K | ||
| 40° Elevação | 23K | 36K/43K | ||
| 6. Típico G/T até 20°EL | 27.40dB/K (3.8GHz, 30K LNA) | 34.64/34.37dB/K (12.5GHz, 70K LNA) | ||
| 7. Capacidade de manuseio da energia | 5KW/Porta | 1KW/Porta | ||
| 8. Interface de alimentação | CPR-229 | CPR-137 | WR-75 | WR-75 |
| 9. Perda de inserção de alimentação | 0.25dB | 0.2dB | 0.3/0.4dB | 0.25/0.35dB |
| 10. Isolamento Tx até Rx | ≥85dB | ≥85dB | ||
| 11. Relação axial (dB) | 1.5dB | 1.0dB | ||
| 12. Isolamento Cross Pol | ||||
| No eixo | ≥35dB | ≥35dB | ||
| 13. Lóbulos laterais | CCIR.580-6 | CCIR.580-6 | ||
| ◆Especificação mecânica | ◆Especificação ambiental | |||
| 1. Tipo de antena | Anel-foco | 1. Carregamento de vento, Operacional (Mantém a precisão) | 60mph(97km/h) | |
| 2. Tipo de Deslocamento | Motorizado | 2. Carregamento de vento, Operacional (Diminui a precisão) | 65mph(105km/h) | |
| 3. Deslocamento AZ | ±90° (2 seguimentos) | 3. Carregamento de vento, sobrevivência (Fixado virado para o céu) | 125mph(200km/h) | |
| 4. Deslocamento EL | 5° até 90° | 4. Temperatura ambiente | -40°C até 60°C | |
| 5. Deslocamento POL | ±90° | 5. Chuva | 100mm/h | |
| 6. Material refletor | Alumínio de precisão | 6. Humidade relativa | 0 até 100% | |
| 7. Segmentos do refletor | 14 | 7. Radiação solar | 360 BTU/h/ft2 (1000Kcal/h/m2 ) | |
| 8. Tipo de montagem | Pedestal do rei | 8. Neve | 25mm em toda a superfície ou 13mm com 130km / h rajadas de vento | |
| 9. Precisão da superfície | 0.5mm(R.M.S) | 9. Choque e vibração | Conforme encontrado durante o transporte aéreo comercial, marítimo ou caminhão | |
| A nossa empresa reserva-se o direito de interpretação final. Qualquer projeto e especificações estão sujeitos a alterações sem aviso prévio. | ||||
