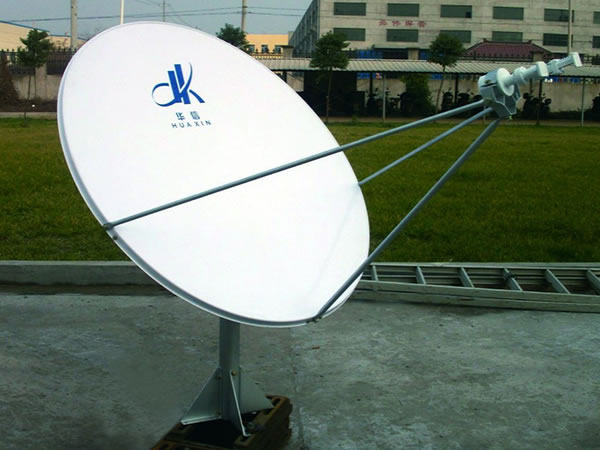

Antena parabólica Offset VSAT 1.2m
Características da antena parabólica Offset VSAT 1.2m
Elevado ganho e excelente desempenho do lóbulo lateral
Sistema de alimentação e suporte de pólo montados para reduzir o tempo de instalação
Anti-corrosão
Excelente estabilidade
Opções
Montagem não penetrante
Suporte do amplificador
Sistema anti-gelo
Tratamento anti-sal para a estrutura de aço
Personalizado disponível
Peças principais
Haste de alimentação
OMT e filtro
Estrutura traseira
Montagem em pólo
Kit de Fundação
Painel
Aprovações ou conformidade:
ASIASAT
APT
CHINA SATCOM
SINOSAT
INTELSAT
EUTELSAT
| ◆Especificações R.F | Banda-C | Banda-Ku | ||
| Recebe | Transmite | Recebe | Transmite | |
| 1. Frequência (GHz) | 3.625-4.2 | 5.85-6.425 | 12.25-12.75 | 14-14.5 |
| 3.4-4.2 ★ | 5.85-6.725 ★ | 10.95-12.75 ★ | 13.75-14.5 ★ | |
| 2. Ganho típico (dBi) | 32.03 até 3.8GHz | 35.68 até 6.0GHz | 42.05 até 12.5GHz | 42.84 até 14.25GHz |
| 3. VSWR | 1.25:1 | 1.25:1 | 1.25:1 | 1.25:1 |
| 4. Ganho típico (-3dB) | 4.113° | 2.703° | 1.297° | 1.185° |
| 5. Temperatura do ruído da antena (K) | 2 Porta de alimentação | 2 Porta de alimentação | ||
| 10° Elevação | 38K | 44K | ||
| 20° Elevação | 31K | 39K | ||
| 40° Elevação | 25K | 35K | ||
| 6. Típico G/T até 20°EL | 14.18dB/K (3.8GHz,30K LNA) | 21.68dB/K (12.5GHz, 70K LNA) | ||
| 7. Capacidade de manuseio de energia | 5KW/Porta | 1KW/Porta | ||
| 8. Interface de alimentação | CPR-229 | CPR-137 | WR-75 | WR-75 |
| 9. Perda de inserção de alimentação | 0.2dB | 0.15dB | 0.25dB | 0.2dB |
| 10. Isolamento Tx para Rx | ≥85dB | ≥85dB | ||
| 11. Isolamento Cross Pol | ||||
| No eixo | ≥35dB | ≥35dB | ||
| 12. Lóbulos laterais | CCIR.580-6 | CCIR.580-6 | ||
| ◆Especificação mecânica | ◆Especificação ambiental | |||
| 1. Tipo de antena | Offset | 1. Carregamento do vento, Operacional (Mantém a precisão) | 45mph(72km/h) | |
| 2. Tipo de deslocamento | Manual | 2. Carregamento de Vento, Operacional (Diminui a precisão) | 60mph(97km/h) | |
| 3. Deslocamento AZ | 0 até 360° | 3. Carregamento do vento, sobrevivência (Fixado virado para o céu) | 125mph(200km/h) | |
| 4. Deslocamento EL | 10° até 90° | 4. Temperatura ambiente | -40°C até 60°C | |
| 5. Deslocamento POL | ±90° | 5. Chuva | 100mm/h | |
| 6. Material refletor | Alumínio de precisão | 6. Humidade relativa | 0 até 100% | |
| 7. Segmentos do refletor | 1 | 7. Radiação solar | 360 BTU/h/ft2 (1000Kcal/h/m2 ) | |
| 8. Tipo de montagem | Montagem de pólo | 8. Neve | 25mm em toda a superfície ou 13mm com 130km / h rajadas de vento | |
| 9. Precisão da superfície | 0.5mm(R.M.S) | 9. Choque e vibração | Conforme encontrado durante o transporte aéreo comercial, marítimo ou caminhão | |
| A nossa empresa reserva-se o direito de interpretação final. Qualquer projeto e especificações estão sujeitos a alterações sem aviso prévio. | ||||
