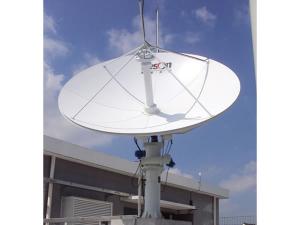

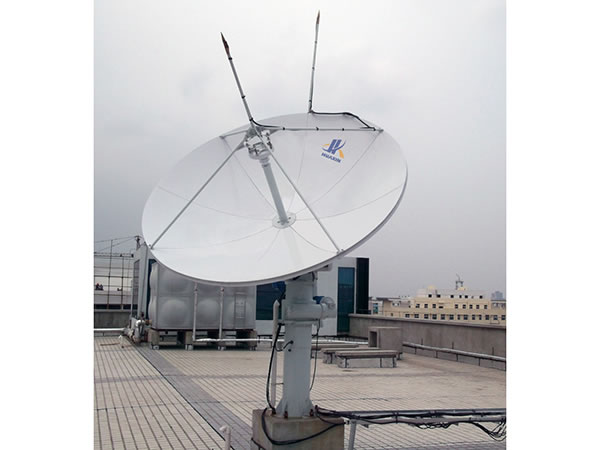

Antena com movimento total VSAT 3.0m
Características da antena com movimento total VSAT 3.0m
Anel de focagem dupla
Refletor maior de alumínio e sub refletor com alta precisão
Alto ganho e excelente desempenho do lóbulo lateral
Sistema de alimentação e pedestal rei, montado para reduzir o tempo de instalação
Anti-corrosão
Excelente em estabilidade
Aprovações ou conformidade
ASIASAT
APT
CHINA SATCOM
SINOSAT
INTELSAT
EUTELSAT
Peças principais
Haste de alimentação
OMT & Filtro
Paneis
Placa da Web
Cubo
Pedestal motorizado de dois eixos
Kit de Fundação
Opções
Polarização circular
POL motorizado
Montagem não penetrante
Suporte do amplificador
Receptor de controle & farol
Para-raios
Sistema anti-gelo
Instalação do local, comissionamento e suporte ao acesso à rede
Tratamento anti-sal para a estrutura de aço
Personalizado disponível
| ◆Especificações R.F | Banda-C | Banda-Ku | |||
| Recebe | Transmite | Recebe | Transmite | ||
| 1. Frequência (GHz) | 3.625-4.2 | 5.85-6.425 | 12.25-12.75 | 14-14.5 | |
| 3.4-4.2 ★ | 5.85-6.725 ★ | 10.95-12.75 ★ | 13.75-14.5 ★ | ||
| 2. Ganho típico (dBi) | 39.99 até 3.8GHz | 43.64 até 6.0GHz | 50.01 até 12.5GHz | 50.8 até 14.25GHz | |
| 3. VSWR | 1.25:1 | 1.25:1 | 1.25:1 | 1.25:1 | |
| 4. Largura do feixe (-3dB) | 1.645° | 1.081° | 0.519° | 0.474° | |
| 5. Temperatura do ruído da antena (K) | 2 Portas de alimentação | 2 Portas de alimentação | |||
| 10° Elevação | 38K | 43K | |||
| 20° Elevação | 31K | 38K | |||
| 40° Elevação | 26K | 34K | |||
| 6. Típico G/T até 20°EL | 22.14dB/K(3.8GHz, 30K LNA) | 29.68dB/K(12.5GHz, 70K LNA) | |||
| 7. Capacidade de manuseio de energia | 5KW/Porta | 1KW/Porta | |||
| 8. Interface de alimentação | CPR-229 | CPR-137 | WR-75 | WR-75 | |
| 9. Perda de inserção de alimentação | 0.25dB | 0.2dB | 0.25dB | 0.25dB | |
| 10. Isolamento Tx até Rx | ≥85dB | ≥85dB | |||
| 11. Relação axial (dB) | 1.5dB | 1.0dB | |||
| 12. Isolamento Cross Pol | |||||
| No eixo | ≥35dB | ≥35dB | |||
| 13. Lóbulos laterais | CCIR.580-6 | CCIR.580-6 | |||
| ◆Especificação mecânica | ◆Especificação ambiental | ||||
| 1. Tipo de antena | Anel-foco | 1. Carregamento do vento, Operacional (Mantém a precisão) | 60mph(97km/h) | ||
| 2. Tipo de deslocamento | Motorizado | 2. Carregamento de Vento, Operacional (Diminui a precisão) | 65mph(105km/h) | ||
| 3. Deslocamento AZ | ±120° | 3. Carregamento do vento, sobrevivência (Fixado virado para o céu) | 125mph(200km/h) | ||
| 4. Deslocamento EL | 5° até 90° | 4. Temperatura ambiente | -40°C to 60°C | ||
| 5. Deslocamento POL | ±90° | 5. Chuva | 100mm/h | ||
| 6. Material refletor | Alumínio de precisão | 6. Humidade relativa | 0 até 100% | ||
| 7. Segmentos do refletor | 8 | 7. Radiação solar | 360 BTU/h/ft2 (1000Kcal/h/m2 ) | ||
| 8. Tipo de montagem | Pedestal do rei (plataforma giratória) | 8. Neve | 25mm em toda a superfície ou 13mm com 130km / h rajadas de vento | ||
| 9. Precisão da Superfície | 0.5mm(R.M.S) | 9. Choque e vibração | Conforme encontrado durante o transporte aéreo comercial, marítimo ou caminhão | ||
| A nossa empresa reserva-se o direito de interpretação final. Qualquer projeto e especificações estão sujeitos a alterações sem aviso prévio. | |||||
