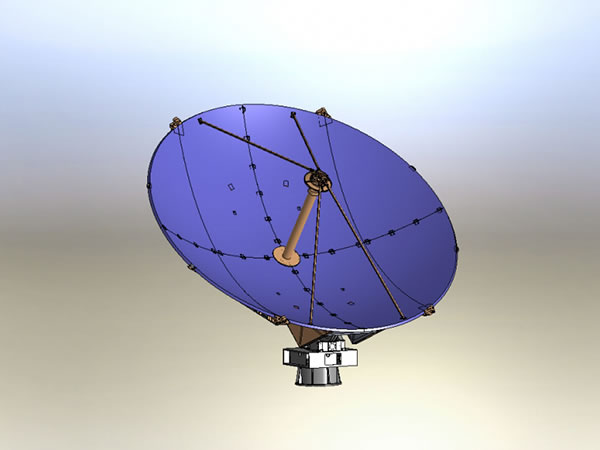

Antena dobrável em fibra de carbono de 4.5m montada em veículo

Antena dobrável em fibra de carbono de 4.5m montada em veículo
Deixe uma mensagem

Características da antena dobrável em fibra de carbono de 4.5m montada em veículo
ŸAnel de focagem dupla
Refletor principal de fibra de carbono com alta precisão
Alto ganho e excelente desempenho do lóbulo lateral
Anti-corrosão
ŸExcelente estabilidade

Especificação da antena dobrável em fibra de carbono de 4.5m montada em veículo：
◆Especificações R.F Banda-C Banda-Ku
Recebe Transmite Recebe Transmite
1. Frequência (GHz) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5

3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Ganho típico (dBi) 43.51 até 3.8GHz 47.16 até 6.0GHz 53.53 até 12.5GHz 54.32 até 14.25GHz
3. VSWR 1.25:1 1.25:1 1.25:1 1.25:1
4. Largura do feixe (-3dB) 1.097° 0.721° 0.346° 0.316°
5. Temperatura do ruído da antena (K) 2 Portas de alimentação
2 Portas de alimentação
10° Elevação 36K
45K
20° Elevação 29K
40K
40° Elevação 24K
36K
6. Típico G/T até 20°EL 25.80dB/K (3.8GHz, 30K LNA) 33.12dB/K (12.5GHz, 70K LNA)
7. Capacidade de manuseio da energia
5KW/Porta
1KW/Porta
8. Interface de alimentação CPR-229 CPR-137 WR-75 WR-75
9. Perda de inserção de alimentação 0.25dB 0.2dB 0.3dB 0.25dB
10. Isolamento Tx até Rx ≥85dB ≥85dB
11. Relação axial (dB) 1.5dB 1.0dB

12. Isolamento Cross Pol



No eixo ≥35dB ≥35dB
13. Lóbulos laterais CCIR.580-6 CCIR.580-6
A nossa empresa reserva-se o direito de interpretação final. Qualquer projeto e especificações estão sujeitos a alterações sem aviso prévio.
