  4. Antena parabólica RxTx 4.5m

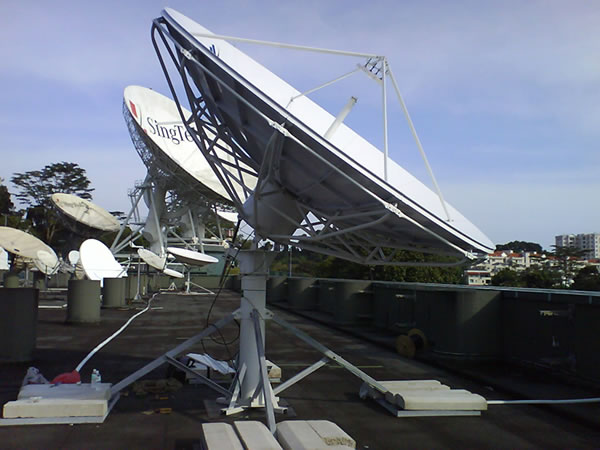

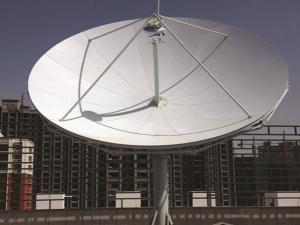

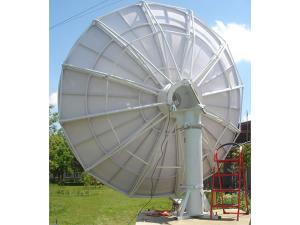

Antena parabólica RxTx 4.5m

Características da antena parabólica RxTx 4.5m
Ÿ Anel de focagem dupla
Ÿ Refletor maior de alumínio e sub refletor com alta precisão
Ÿ Alto ganho e desempenho excelente do lóbulo lateral
Ÿ O sistema de alimentação e o pedestal do poste-rei são montados para reduzir o tempo de instalação
Ÿ Não é necessário alinhamento de campo
Ÿ Anti-corrosão
Ÿ Excelente estabilidade

Aprovações ou conformidade
Ÿ ASIASAT
Ÿ APT
Ÿ CHINA SATCOM
Ÿ SINOSAT
Ÿ INTELSAT
Ÿ EUTELSAT

Peças principais
Ÿ Haste de alimentação
Ÿ OMT & Filtro
Ÿ Paneis
Ÿ Feixe radial
Ÿ Cubo
Ÿ Pedestal do rei
Ÿ Kit de fundação

Opções
Ÿ Polarização circular/polarização linear dupla/polarização circular dupla
Ÿ Montagem não penetrante
Ÿ Suporte do amplificador
Ÿ 2 ou 3 eixos motorizados
Ÿ Receptor de controle & farol
Ÿ Desidratador
Ÿ Relâmpago
Ÿ Sistema anti-gelo
Ÿ Instalação do site, comissionamento e suporte ao acesso à rede
Ÿ Tratamento anti-sal para a estrutura de aço
Ÿ Personalizado disponível

Especificação da antena RxTx 4.5m
◆ Especificações R.F Banda-C Banda-Ku
Recebe Transmite Recebe Transmite
1. Frequência (GHz) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5

3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Ganho típico (dBi) 43.51 até 3.8GHz 47.16 até 6.0GHz 53.53 até 12.5GHz 54.32 até 14.25GHz
3. VSWR 1.25:1 1.25:1 1.25:1 1.25:1
4. Largura do feixe (-3dB) 1.097° 0.721° 0.346° 0.316°
5. Temperatura do Ruído da Antena (K) 2 Portas de alimentação
2 Portas de alimentação
10° Elevação 36K
45K
20° Elevação 29K
40K
40° Elevação 24K
36K
6. Típico G/T até 20°EL 25.80dB/K (3.8GHz, 30K LNA) 33.12dB/K (12.5GHz, 70K LNA)
7. Capacidade de manuseio da energia
5KW/Porta
1KW/Porta
8. Interface de alimentação CPR-229 CPR-137 WR-75 WR-75
9. Perda de inserção de alimentação 0.25dB 0.2dB 0.3dB 0.25dB
10. Isolamento Tx até Rx ≥85dB ≥85dB
11. Relação axial (dB) 1.5dB 1.0dB

12. Isolamento Cross Pol



No eixo ≥35dB ≥35dB
13. Lóbulos laterais CCIR.580-6 CCIR.580-6
◆ Especificação mecânica ◆ Especificação ambiental
1. Tipo de antena Anel-foco 1. Carregamento do vento, Operacional (Mantém a precisão) 60mph(97km/h)
2. Tipo de deslocamento Manual / Motorizado 2. Carregamento de vento, Operacional (Diminui a precisão) 65mph(105km/h)
3. Deslocamento AZ 0 até 360° / ±90° (2 segmentos) 3. Carregamento do vento, sobrevivência (Fixado virado para o céu) 125mph(200km/h)
4. Deslocamento EL 10 ° até 90090909090° 10° até 90°/5° até 90° 90° 4. Temperatura ambiente -40°C até 60°C
5. Deslocamento POL ±90° 5. Chuva 100mm/h
6. Material refletor Alumínio de precisão 6. Humidade relativa 0 até 100%
7. Segmentos do refletor 12 7. Radiação solar 360 BTU/h/ft2 (1000Kcal/h/m2 )
8. Tipo de montagem Pedestal de coluna de rei 8. Neve 25mm em toda a superfície ou 13mm com 130km/h rajadas de vento
9. Precisão da superfície 0.5mm(R.M.S) 9. Choque e vibração Conforme encontrado durante o transporte aéreo comercial, marítimo ou caminhão
A nossa empresa reserva-se o direito de interpretação final. Qualquer projeto e especificações estão sujeitos a alterações sem aviso prévio.
