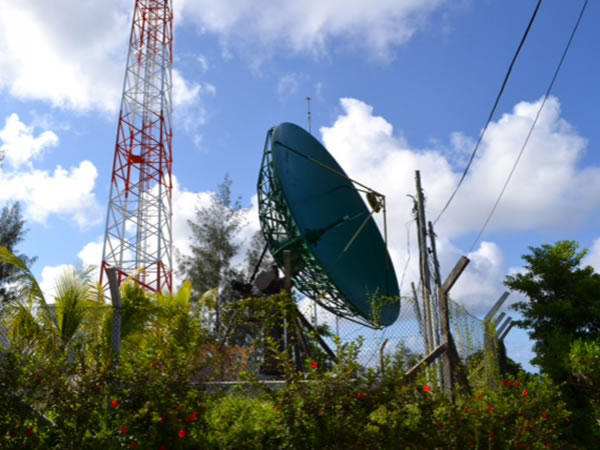

Antena dupla banda L/C Rx 13.0m
Características da antena dupla banda L/C Rx 13.0m
●Sistema de alimentação montado na fábrica para reduzir o tempo de instalação
●Design de foco em forma de anel duplo
●Refletor principal de alumínio e sub reflector com alta precisão
●Nenhum alinhamento de campo necessário
●Boa capacidade anticorrosão
●Excelente em estabilidade
| ◆ ESPECIFICAÇÕES R.F | Banda-C | Banda-L | ||
| RECEBER | RECEBER | |||
| 1. Frequência (GHz) | 3.4-4.2 | 1.518-1.559 | ||
| 2. Ganho típico (dBi) | 51.6 em 3.8GHz | 43.0 em 1.5385GHz | ||
| 3. VSWR | 1.3:1 | 1.3:1 | ||
| 4. Largura do feixe (-3dB) | 0.43° | 1.1° | ||
| 5. Temperatura do ruído da antena(K) | ||||
| 10°Elevação | ≤ 44K | ≤ 50K | ||
| 6. Interface de alimentação | CPR-229 | N-fêmea | ||
| 7. Perda de inserção de alimentação | ≤ 0.3dB | ≤ 1dB | ||
| 8. Polarização | Pol linear duplo | LHCP | ||
| 9. Isolamento de Pol transversal | Isolamento de Pol transversal | Relação de Pol axial circular | ||
| Nos eixos | ≥35dB | ≤ 2dB | ||
| 10. Lóbulos laterais | ≤ -14dB | ≤ -14dB | ||
| ◆ ESPECIFICAÇÃO MECÂNICA | ◆ ESPECIFICAÇÃO AMBIENTAL | |||
| 1. Tipo de Antena | Refletor duplo | 1. Carga do vento, Operacional(Precisão de manutenção ) | Vento constante 20m/s,rajada 27m/s | |
| 2.Tipo de acionamento | Motorizado | 2. Carga do vento, Operacional(Diminuição de precisão ) | Vento constante 27m/s,rajada 32m/s | |
| 3. Deslocamento AZ | ± 90° | 3. Carga do vento, Sobrevivente (Fixado em direção ao céu ) | 56m/s, Antena travada para cima | |
| 4. Deslocamento EL | 0° a 90° | 4. Temperatura ambiente | Outdoor -45 °C a 60°C Indoor 0°C a 40°C | |
| 5. Deslocamento POL | ±90° | 5. Chuva | 100mm/h | |
| 6. Material refletor | Alumínio laminado com precisão | 6. Umidade relativa | Outdoor 0 a 100% Indoor 10 a 95% | |
| 7. Segmentos do refletor | 54 | 7. Radiação solar | 360 BTU/h/ft2 (1000Kcal/h/m2 ) | |
| 8. Tipo de montagem | Pedestal Kingpost | 8. Gelo | Acima de 25mm | |
| Nossa empresa reserva-se o direito de interpretação final. Qualquer design e especificação estão sujeitos a alterações sem aviso prévio. | ||||
