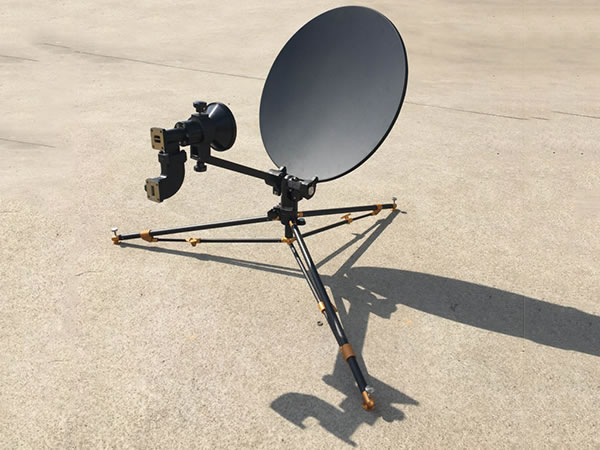

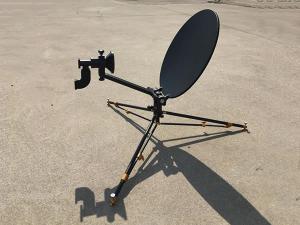

Antena parabólica de fibra de carbono 0.4m

Antena parabólica de fibra de carbono 0.4m
Antena parabólica de fibra de carbono 0.4m Antena parabólica de fibra de carbono 0.4m Antena parabólica de fibra de carbono 0.4m
Deixe uma mensagem

Características da antena parabólica de fibra de carbono 0.4m
---- 1 Painel de fibra de carbono
---- Mochila de nylon para tripé
---- Elevado ganho e desempenho excelente lóbulo lateral
---- Configuração de 5 minutos
---- Fácil e rápido ajuste de elevação fina

Especificação da antena parabólica de fibra de carbono 0.4m
◆Especificações R.F Banda Ku Ku-Band
Recebe Transmite
1. Frequência (GHz) 12.25-12.75 14-14.5
2. Ganho (dBi) ≥ 31.3+20log(F/12.5)dBi ≥ 32.5+20log(F/14.25)dBi
3. Forma da antena Parabólico
4. Lóbulos laterais CCIR.580-6
5. O primeiro nível de Lado de lóbulos laterais -14dB
6. Polarização Polar Linear
7. Isolamento Tx para Rx ≥ 85dB (Incluindo filtro)
8. Isolamento Cross Pol
No eixo ≥ 30dB
9. VSWR ≤ 1.3:1 ≤ 1.3:1
10. Interface de alimentação WR75 WR75
◆Especificação mecânica ◆Especificação ambiental
1. Tipo de antena Compensar 1. Carregamento de vento, Operacional (com lastro) ≤ 14m/s
2. Tipo de drive Manual 2. Temperatura, operacional -40°C até 60°C
3. Deslocamento AZ ±90° 2. Temperatura, Armazenamento -55°C até 70°C
4. Deslocamento EL 10° até 90° 3. Chuva 12mm/h
5. Deslocamento POL ±90° 4. Humidade relativa 0 até 100%
6. Material refletor Fibra de carbono 5. Radiação solar 360 BTU/h/ft 2 (1000Kcal/h/m 2)
7. Segmentos do refletor 1 6. Neve 12mm

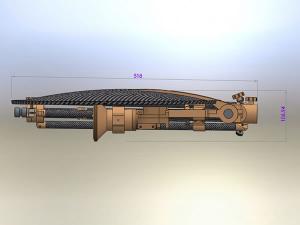

8. Tipo de montagem Tripé 12. Estivadas de tamanho ≤ 540mm × 400mm × 110mm (Excluindo LNB, amplificador de potência, fonte de alimentação e outros equipamentos seguidos)
9. Precisão da superfície 0.3mm (R.M.S)
10. Peso da antena (N.W.) ≤ 3.5kg
11. Rolamento do suporte de alimentação ≤ 1.0kg
A nossa empresa reserva-se o direito de interpretação final. Qualquer projeto e especificações estão sujeitos a alterações sem aviso prévio.
