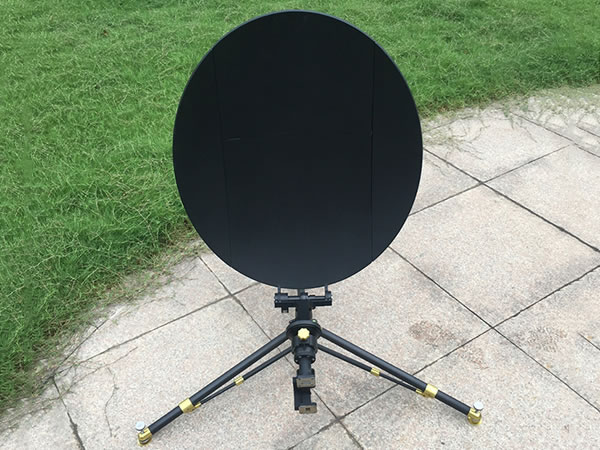

Antena parabólica de fibra de carbono 0.6m

Antena parabólica de fibra de carbono 0.6m
Deixe uma mensagem

Características da antena parabólica de fibra de carbono 0.6m
----- 4 Painéis de fibra de carbono
----- Mochila de nylon tipo tripé
---- Elevado ganho e desempenho excelente lóbulo lateral
---- Configuração de 5 minutos
---- Fácil e rápido ajuste de elevação fina

Especificação da antena parabólica de fibra de carbono 0.6m
◆Especificações R.F Ku-Band
Recebe Transmite
1. Frequência (GHz) 12.25-12.75 14-14.5
2. Ganho (dBi) ≥ 35.5+20log(F/12.5)dBi ≥ 36.5+20log(F/14.25)dBi
3. Forma da antena Parabólica
4. Lóbulos laterais CCIR.580-6
5. Nível do primeiro lobo lateral -14dB
6. Polarização Polar Linear
7. Isolamento Tx para Rx ≥ 85dB(Incluindo filtro)
8. Isolamento Cross Pol
No eixo ≥ 30dB
9. VSWR ≤ 1.3:1 ≤ 1.3:1
10. Interface de alimentação WR75 WR75
◆Especificação mecânica ◆ Especificação ambiental
1. Tipo de antena Compensar 1. Carregamento de vento, Operacional (Com Lastro) ≤ 14m/s
2. Tipo de drive Manual 2. Temperatura, operacional -40°C até 60°C
3. Deslocamento AZ ±90° 2. Temperatura, Armazenamento -55°C até 70°C
4. Deslocamento EL 10° até 90° 3. Chuva 12mm/h
5. Deslocamento POL ±90° 4. Humidade relativa 0 até 100%
6. Material refletor Fibra de carbono 5. Radiação solar 360 BTU/h/ft 2 (1000Kcal/h/m 2 )
7. Segmentos do refletor 4 6. Neve 12mm
8. Tipo de montagem Tripé 12. Estivadas de tamanho ≤ 570mm × 400mm × 230mm (exclui LNB, amplificador de potência, fonte de alimentação e outro equipamento seguido)
9. Precisão da superfície 0.3mm (R.M.S)
10. Peso da antena (N.W.) ≤ 4kg
11. Rolamento do suporte de alimentação ≤ 2.5kg
A nossa empresa reserva-se o direito de interpretação final. Qualquer projeto e especificações estão sujeitos a alterações sem aviso prévio.
