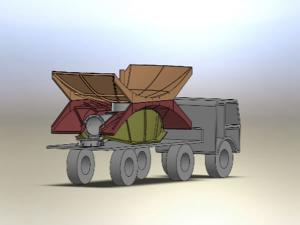

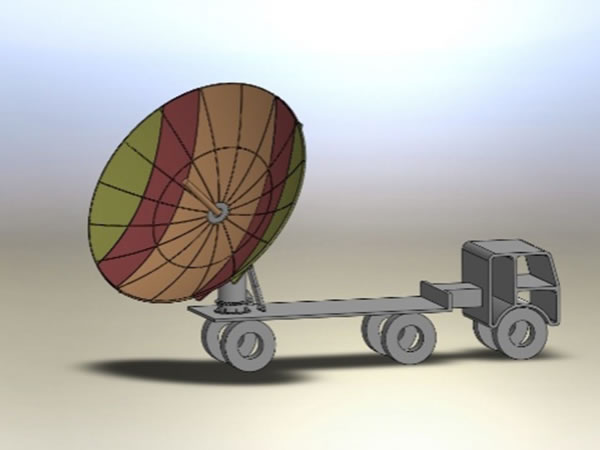

Antena dobrável montada em veículo 6.2m

Antena dobrável / Antena parabólica / Antena montada em veículo

Antena dobrável montada em veículo 6.2m
Antena dobrável montada em veículo 6.2m Antena dobrável montada em veículo 6.2m
Deixe uma mensagem
Características da antena dobrável montada em veículo 6.2m ---- Forma dupla anel-foco de design
---- Elevado ganho e desempenho excelente do lobo lateral
---- Anti-corrosão
---- Excelente em estabilidade Especificações da antena dobrável montada em veículo 6.2m
◆Especificações R.F Banda-C Banda-Ku
Recebe Transmite Recebe Transmite
1. Frequência (GHz) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5
3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Ganho típico (dBi) 46.30 até 3.8GHz 49.94 até 6.0GHz 56.32 até 12.5GHz 57.11 até 14.25GHz
3. VSWR 1.25:1 1.25:1 1.25:1 1.25:1
4. Largura do feixe (-3dB) 0.796° 0.523° 0.251° 0.229°
5. Temperatura de ruído da antena (K) 2/4 Portas de alimentação 2/4 Portas de alimentação
10° Elevação 34K/39K 44K/52K
20° Elevação 27K/32K 39K/47K
40° Elevação 24K/29K 35K/43K
6. Típico G/T até 20°EL 28.74/28.37dB/K (3.8GHz, 30K LNA) 35.94/35.63dB/K (12.5GHz, 70K LNA)
7. Capacidade de Manuseio de Energia 5KW/Porta 1KW/Porta
8. Interface de alimentação CPR-229 CPR-137 WR-75 WR-75
9. Perda de Inserção de Alimentação 0.25/0.3dB 0.2/0.25dB 0.3/0.4dB 0.25/0.35dB
10. Isolamento Tx para Rx ≥85dB ≥85dB
11. Relação axial (dB) 1.5/0.5dB 1.0/0.5dB
12. Isolamento cross Pol
No eixo ≥35dB ≥35dB
13. Lóbulos laterais CCIR.580-6 CCIR.580-6
A nossa empresa reserva-se o direito de interpretação final. Qualquer projeto e especificações estão sujeitos a alterações sem aviso prévio.
