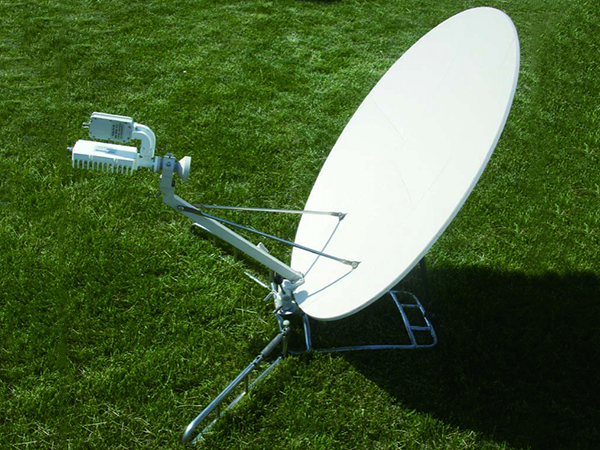

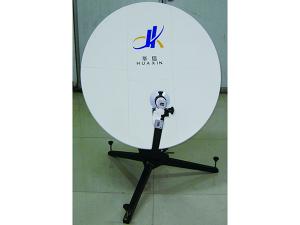

Antena parabólica de aluminio 0.9m

Antena parabólica de aluminio 0.9m
Antena parabólica de aluminio 0.9m Antena parabólica de aluminio 0.9m
Deixe uma mensagem

Características da antena parabólica de aluminio 0.9m
● 6 Painéis de alumínio
● Caixa de nylon tipo mochila
● Alto ganho e desempenho excelente do lóbulo lateral
● Configuração de 5 minutos
● Ajuste de elevação fina é fácil e rápido

Aprovações ou conformidade
● ASIASAT
● APT
● CHINA SATCOM
● SINOSAT
● CHINA ORIENT
● INTELSAT
● EUTELSAT

Peças Principais
● Iluminador de corneta cônica
● OMT e filtro
● Painéis
● Estrutura traseira
● Montagem em tripé ou tipo mochila

Opções
● Caixa de ar
● Suporte do amplificador
● Personalização disponível

ŸEspecificação da antena parabólica de alumínio 0.9m
◆ ESPECIFICAÇÕES R.F Banda-F
RECEBER TRANSMITIR
1. Frequência(GHz) 12.25-12.75 14-14.5

10.95-12.75 ★ 13.75-14.5 ★
2. Ganho típico(dBi) 39.55 em 12.5GHz 40.34 em 14.25GHz
3. VSWR 1.25:1 1.25:1
4. Largura do feixe (-3dB) 1.730° 1.580°
5. G típico/T em 20°EL 19.18dB/K (12.5GHz, 70K LNA)
6. Capacidade de manuseio de energia
1KW/Porta
7. Interface de alimentação WR-75 WR-75
8. Perda de inserção de alimentação 0.25dB 0.2dB
9. Isolamento Tx para Rx ≥85dB
10. Isolamento de Pol transversal
Nos eixos ≥35dB
11. Lóbulos laterais CCIR.580-6
◆ ESPECIFICAÇÃO MECÂNICA ◆ ESPECIFICAÇÃO AMBIENTAL
1. Tipo de Antena Compensação 1. Carga do vento , Operacional ≤ 34mph(54km/h)
2.Tipo de acionamento Manual

3. Deslocamento AZ 0 a 360° 2.Temperatura ambiente -40°C a 60°C
4. Deslocamento EL 10° a 90° 3. Chuva 100mm/h
5.Deslocamento POL ±90° 4. Umidade relativa 0 a 100%
6. Material refletor Alumínio laminado com precisão 5. Radiação solar 360 BTU/h/ft 2 (1000Kcal/h/m2 )
7. Segmentos do refletor 6 6. Gelo 25mm Em toda a superfície ou 13mm em toda a superfície com rajadas do vento de 130km /h
8. Tipo de montagem Tipo mochila /Tripé
9. Precisão da Superfície 0.5mm (R.M.S)
Nossa empresa reserva-se o direito de interpretação final. Qualquer design e especificação estão sujeitos a alterações sem aviso prévio.
