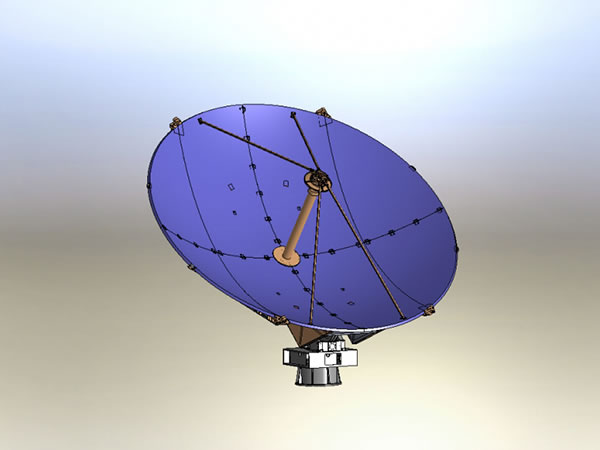

Antena em fibra de carbono dobrável de 4.5m montada em veículo

Antena de fibra / Antena parabólica / Antena de recepção montada em veículo

Antena em fibra de carbono dobrável de 4.5m montada em veículo
Deixe uma mensagem

Características da antena em fibra de carbono dobrável de 4.5m montada em veículo
---- Refletor principal em fibra de carbono com alta precisão
---- Forma dupla anel-foco de design
---- Elevado ganho e desempenho excelente do lobo lateral
---- Anti-corrosão
---- Excelente em estabilidade

Especificações da antena em fibra de carbono dobrável de 4.5m montada em veículo
◆Especificações R.F Banda-C Banda-Ku
Recebe Transmite Recebe Transmite
1. Frequência (GHz) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5
3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Ganho típico (dBi) 43.51 até 3.8GHz 47.16 até 6.0GHz 53.53 até 12.5GHz 54.32 até 14.25GHz
3. VSWR 1.25:1 1.25:1 1.25:1 1.25:1
4. Largura do feixe (-3dB) 1.097° 0.721° 0.346° 0.316°
5. Temperatura do ruído da antena (K) 2 Portas de alimentação 2 Portas de alimentação
10° Elevação 36K 45K
20° Elevação 29K 40K
40° Elevação 24K 36K
6. Típico G/T até 20°EL 25.80dB/K (3.8GHz, 30K LNA) 33.12dB/K (12.5GHz, 70K LNA)
7. Capacidade de Manuseio de Energia 5KW/Porta 1KW/Porta
8. Interface de alimentação CPR-229 CPR-137 WR-75 WR-75
9. Perda de Inserção de Alimentação 0.25dB 0.2dB 0.3dB 0.25dB
10. Isolamento Tx para Rx ≥85dB ≥85dB
11. Relação Axial (dB) 1.5dB 1.0dB
12. Isolamento Cross Pol
No eixo ≥35dB ≥35dB
13. Lóbulos laterais CCIR.580-6 CCIR.580-6
A nossa empresa reserva-se o direito de interpretação final. Qualquer projeto e especificações estão sujeitos a alterações sem aviso prévio.
