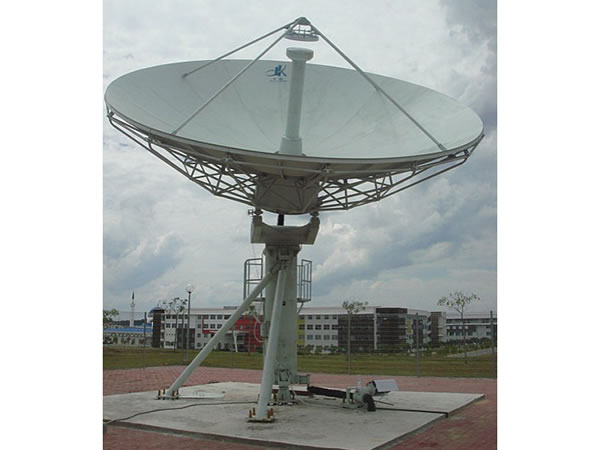

Antena parabólica banda-L Rx 7.3m

Antena parabólica banda-L Rx 7.3m
Deixe uma mensagem

Características da antena parabólica banda-L Rx 7.3m
Ÿ Anel de focagem dupla
Ÿ Anti-corrosão
Ÿ Refletor maior de alumínio e sub refletor com alta precisão
Ÿ Design elegante, fácil instalação e ajuste
Ÿ Sistema de alimentação e pedestal rei montado para reduzir o tempo de instalação
Ÿ Não há necessidade de alinhamento no local
Ÿ Excelente estabilidade

Especificação da antena parabólica banda-L Rx 7.3m
◆Especificações R.F Banda-L
Recebe
1. Frequência (GHz) 1.1-1.5Ghz
2. Ganho típico (dBi) 38.08 até 1.3GHz
3. VSWR 1.3:1
4. Largura do feixe (-3dB) 2.05°
5. Temperatura do ruído da antena (K) 1 Porta de alimentação
20° Elevação 43K
6. Interface de alimentação Tipo N
7. Perda de Inserção de alimentação ≥ 0.25dB
8. Isolamento Cross Pol
No eixo ≥30dB
12. Lóbulos laterais CCIR.580-6
◆Especificação mecânica ◆Especificação ambiental
1. Tipo de antena Dual-refletor 1. Carregamento de vento, Operacional (Mantém a precisão) 60mph(97km/h)
2. Tipo de deslocamento Motorizado 2. Carregamento de vento, Operacional (Diminui a precisão) 65mph(105km/h)
3. Deslocamento AZ ±90°(3 segmentos) 3. Carregamento de vento, sobrevivência (Fixado virado para o céu) 125mph(200km/h)
4. Deslocamento EL 5° até 90° 4. Temperatura ambiente -40°C até 60°C
5. Deslocamento POL ±90° 5. Chuva 100mm/h
6. Material refletor Alumínio de precisão 6. Humidade relativa 0 até 100%
7. Segmentos do refletor 16 7. Radiação solar 360 BTU/h/ft2 (1000Kcal/h/m2 )
8. Tipo de montagem Pedestal do rei 8. Neve 25mm toda a superfície ou 13mm com 130km/h rajadas de vento


9. Choque e vibração Conforme encontrado durante o transporte aéreo comercial, marítimo ou caminhão
A nossa empresa reserva-se o direito de interpretação final. Qualquer projeto e especificações estão sujeitos a alterações sem aviso prévio.
