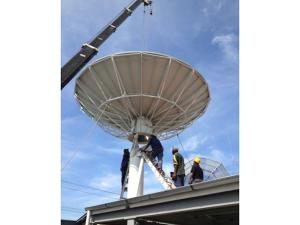

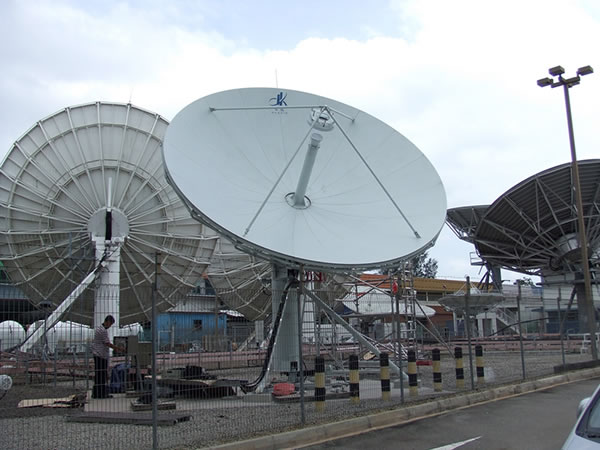

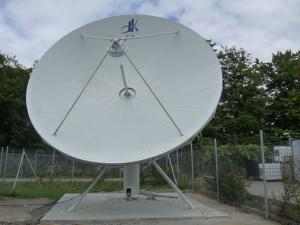

Antena parabólica Rx 6.2m
Características da antena parabólica Rx 6.2m
Refletor de alumínio com alta precisão
Design elegante, fácil instalação e ajuste
Sistema de alimentação e pedestal rei montado para reduzir o tempo de instalação
Nenhum alinhamento de campo necessário
Excelente em estabilidade
Peças principais
Haste de alimentação
Painéis
Suporte do reflector
Cubo
Pedestal do rei
Kit de fundação
Opções
Polarização linear dupla/polarização circular dupla
Sistema de alimentação de banda dupla C/Ku
2 eixos ou 3 eixos motorizados
Controlador, receptor de giroscópio
Desidratador de pressurização inteligente
Interruptor de guia de onda
Sistema anti-gelo
Para-raios
Tratamento especial anti-corrosão para a estrutura de aço
Suporte à instalação e ao comissionamento no local
Personalização disponível
| ◆Especificações R.F | Banda-C | Banda-Ku | ||
| Recebe | Recebe | |||
| 1. Frequência (GHz) | 3.625-4.2 | 12.25-12.75 | ||
| 3.4-4.2 ★ | 10.95-12.75 ★ | |||
| 2. Ganho típico (dBi) | 46.30 até 3.8GHz | 56.32 até 12.5GHz | ||
| 3. VSWR | 1.25:1 | 1.3:1 | ||
| 4. Largura do feixe (-3dB) | 0.796° | 0.251° | ||
| 5. Temperatura do ruído da antena (K) | ½ Porta de alimentação | 1/2 Porta de alimentação | ||
| 10° Elevação | 34K | 40K | ||
| 20° Elevação | 29K | 35K | ||
| 40° Elevação | 25K | 31K | ||
| 6. Típico G/T até 20°EL | 28.59dB/K (3.8GHz, 30K LNA) | 36.10dB/K (12.5GHz, 70K LNA) | ||
| 7. Interface de alimentação | CPR-229 | WR-75 | ||
| 8. Perda de inserção de alimentação | 0.2dB | 0.25dB | ||
| 9. Isolamento Tx até Rx | ≥85dB | ≥85dB | ||
| 10. Relação axial (dB) | 0.75dB | 1dB | ||
| 11. Isolamento Cross Pol | ||||
| No eixo | ≥30dB | ≥30dB | ||
| 12. Lóbulos laterais | CCIR.580-6 | CCIR.580-6 | ||
| ◆Especificação mecânica | ◆Especificação ambiental | |||
| 1. Tipo de antena | Dual-refletor | 1. Carregamento de vento, Operacional (Mantém a precisão) | 45mph(72km/h) | |
| 2. Tipo de deslocamento | Motorizado | 2. Carregamento de vento, Operacional (Diminui a precisão) | 60mph(97km/h) | |
| 3. Deslocamento AZ | ±90°(2 segmentos) | 3. Carregamento de vento, sobrevivência (Fixado virado para o céu) | 125mph(200km/h) | |
| 4. Deslocamento EL | 5° até 90° | 4. Temperatura ambiente | -40°C até 60°C | |
| 5. Deslocamento POL | ±90° | 5. Chuva | 100mm/h | |
| 6. Material refletor | Alumínio de precisão | 6. Humidade relativa | 0 até 100% | |
| 7. Segmentos do refletor | 18 | 7. Radiação solar | 360 BTU/h/ft2 (1000Kcal/h/m2 ) | |
| 8. Tipo de montagem | Pedestal do rei | 8. Neve | 25mm toda a superfície ou 13mm com 130km/h rajadas de vento | |
| 9. Choque e vibração | Conforme encontrado durante o transporte aéreo comercial, marítimo ou caminhão | |||
| A nossa empresa reserva-se o direito de interpretação final. Qualquer projeto e especificações estão sujeitos a alterações sem aviso prévio. | ||||
