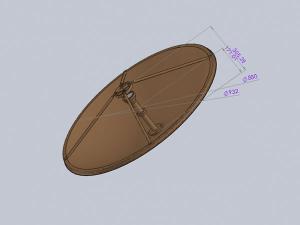

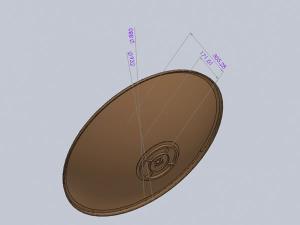

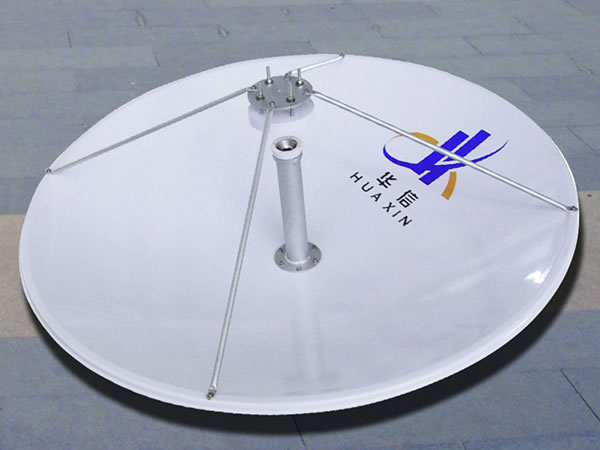

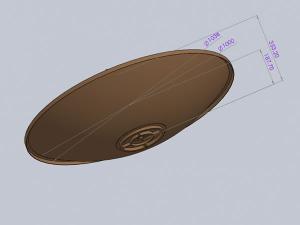

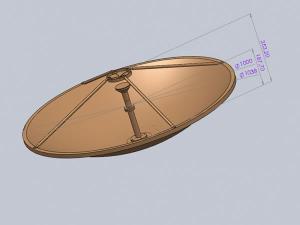

Refletor de antena VSAT 0.88m, 1.0m

Refletor de antena VSAT 0.88m, 1.0m
Refletor de antena VSAT 0.88m, 1.0m Refletor de antena VSAT 0.88m, 1.0m Refletor de antena VSAT 0.88m, 1.0m Refletor de antena VSAT 0.88m, 1.0m Refletor de antena VSAT 0.88m, 1.0m
Deixe uma mensagem

Características da refletor de antena VSAT 0.88m, 1.0m
● Refletor principal de alumínio e sub reflector com alta precisão
● Sistema de alimentação montado na fábrica para reduzir o tempo de instalação
● Excelente em estabilidade
● Design de foco em forma de anel duplo
● Alto ganho e desempenho excelente do lóbulo lateral

Peças Principais
Iluminador de corneta cônica, OMT e filtro, Painel, Interface de conexão

Opções
● POL Motorizado
● Personalização disponível

Aprovações ou conformidade
● CHINA SATCOM
● ASIASAT
● SINOSAT
● APT

Especificação
◆ ESPECIFICAÇÕES R.F Refletor de antena 0.88m VSAT Refletor de antena 1.0m VSAT
Ku-RECEBER Ku-TRANSMITIR Ku-RECEBER Ku-TRANSMITIR
1. Frequência(GHz) 12.25-12.75 14-14.5 12.25-12.75 14-14.5

10.95-12.75 ★ 13.75-14.5 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Ganho típico(dBi) 39.36 em 12.5GHz 40.15 em 14.25GHz 40.47 em 12.5GHz 41.26 em 14.25GHz
3. VSWR 1.25:1
4. Largura do feixe (-3dB) 1.769° 1.615° 1.557° 1.422°
5. Temperatura do ruído da antena(K) 2 entradas de alimentação
2 entradas de alimentação
10°Elevação 46K
45K
20°Elevação 40K
39K
40°Elevação 36K
35K
6. G típico/T em 20°EL 18.94dB/K (12.5GHz, 70K LNA) 20.9dB/K (12.5GHz, 70K LNA)
7. Capacidade de manuseio de energia
1KW/Porta
1KW/Porta
8. Interface de alimentação WR-75
9. Perda de inserção de alimentação 0.25dB 0.2dB 0.25dB 0.2dB
10. Isolamento Tx para Rx ≥85dB
11. Isolamento de Pol transversal
Nos eixos ≥35dB
12. Lóbulos laterais CCIR.580-6
◆ ESPECIFICAÇÃO MECÂNICA ◆ ESPECIFICAÇÃO AMBIENTAL
1. Tipo de Antena Refletor duplo 1. Carga do vento, Operacional(Precisão de manutenção ) /
2.Tipo de acionamento Manual / Motorizado 2. Carga do vento, Operacional(Diminuição de precisão ) /
3. Deslocamento AZ / 3. Carga do vento, Sobrevivente (Fixado em direção ao céu ) /
4. Deslocamento EL / 4.Temperatura ambiente -40°C a 60°C
5. Deslocamento POL ±90° 5. Chuva 100mm/h
6. Material refletor Alumínio laminado com precisão 6. Umidade relativa 0 a 100%
7. Segmentos do refletor 1 7. Radiação solar 360 BTU/h/ft 2 (1000Kcal/h/m 2 )
8. Tipo de montagem Interface de conexão 8. Gelo 25mm Em toda a superfície ou 13mm em toda a superfície com rajadas do vento de 130km /h
9. Precisão da Superfície 0.5mm(R.M.S)

Nossa empresa reserva-se o direito de interpretação final. Qualquer design e especificação estão sujeitos a alterações sem aviso prévio.
