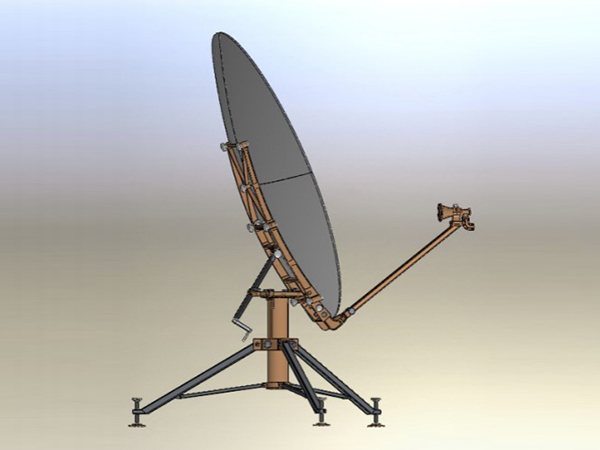

Antena parabólica de fibra de carbono 1.8m

Antena parabólica de fibra de carbono 1.8m
Deixe uma mensagem

Características da antena parabólica de alumínio 1.8m
Ÿ 4 Painéis de alumínio
Ÿ Alto ganho e desempenho excelente do lóbulo lateral
Ÿ 10 Configuração de minutos
Ÿ Ajuste rápido e fácil da elevação
Ÿ Dois casos

Aprovações ou conformidade
● ASIAST
● APT
● CHINA SATCOM
● SINOSAT
● INTELSAT
● EUTELSAT

Peças principais
Haste de alimentação
OMT & filtro
painéis
estrutura de trás
montagem para tripé

Opções
Amplificador
suporte
personalizado disponível

Especificação da antena parabólica de fibra de carbono 1.8m
◆Especificações R.F Banda-C Banda-Ku
Recebe Transmite Recebe Transmite
1. Frequência (GHz) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5
3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Ganho típico (dBi) 34.55 até 3.8GHz 38.2 até 6.0GHz 44.57 até 12.5GHz 45.36 até 14.25GHz
3. VSWR 1.25:1 1.25:1 1.25:1 1.25:1
4. Temperatura de ruído da antena (K) 2 Portas de alimentação 2 Portas de alimentação
10° Elevação 38K 43K
5. Típico G/T até 20°EL 17.3dB/K (4.0GHz, 30K LNA) 24dB/K (11.725GHz, 70K LNA)
6. Capacidade de manuseio de energia 5KW/Porta 1KW/Porta
7. Interface de alimentação CPR-229 CPR-137 WR-75 WR-75
8. Perda de inserção de alimentação 0.2dB 0.15dB 0.25dB 0.2dB
9. Isolamento Tx para Rx ≥85dB ≥85dB
10. Relação axial (dB) 1.5dB 1.0dB
11. Isolamento Cross Pol
No eixo ≥35dB ≥35dB
12. Lóbulos laterais CCIR.580-6 CCIR.580-6
◆Especificação mecânica ◆Especificação ambiental
1. Tipo de antena Offset 1. Carregamento de vento, Operações ≤ 34mph(54km/h)
2. Tipo de deslocamento Manual
3. Deslocamento AZ 0 até 360° 2. Temperatura ambiente -40°C até 60°C
4. Deslocamento EL 5° até 90° 3. Chuva 100mm/h
5. Deslocamento POL ±90° 4. Humidade relativa 0 ate 100%
6. Material refletor Fibra de carbono 5. Radiação solar 360 BTU/h/ft 2 (1000Kcal/h/m 2 )
7. Segmentos do refletor 4 6. Neve 25mm em toda a superfície ou 13mm em toda a superfície com 130km / h rajadas do vento
8. Tipo de montagem Tripé Peso líquido (kg) 20 31 Peso bruto (kg) 43 59
9. Medidas e pesos Caixa de montagem Caixa do painel Tamanho da carcaça (mm) 1115*460*600 1040*365*1180
A nossa empresa reserva-se o direito de interpretação final. Qualquer projeto e especificações estão sujeitos a alterações sem aviso prévio.
