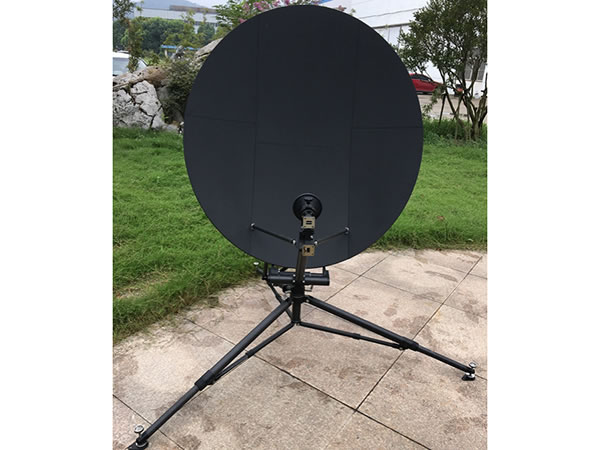

Antena parabólica de fibra de carbono 1.2m

Antena parabólica de fibra de carbono 1.2m
Deixe uma mensagem

Características da antena parabólica em fibra de carbono completa 1.2m
●6 painéis de fibra de carbono
●Alto ganho e desempenho excelente do lóbulo lateral
● Configuração de 5 minutos, fácil de instalar
●Ajuste de elevação fina fácil e rápido
● Montagem de tripé de fibra de carbono completa

Peças principais
● Iluminador de corneta cônica
● OMT e filtro
● Painéis
● Estrutura traseira
●Montagem em tripé

Opções
● Caixa de ar
●Suporte do amplificador
● Personalização disponível

Aprovações ou conformidade
● ASIASAT
● APT
● CHINA SATCOM
● SINOSAT
● INTELSAT
● EUTELSAT

Especificações antena parabólica em fibra de carbono completa 1.2m
◆ ESPECIFICAÇÕES R.F Banda-C Banda-F
RECEBER TRANSMITIR RECEBER TRANSMITIR
1. Frequência(GHz) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5

3.4-4.2 ★ 5.85-6.725 ★ 10.95-12.75 ★ 13.75-14.5 ★
2. Ganho típico(dBi) 32.03 em 3.8GHz 35.67 em 6.0GHz 42.05 em 12.5GHz 42.84 em 14.25GHz
3. VSWR 1.25:1 1.25:1 1.25:1 1.25:1
4. Largura do feixe (-3dB) 4.113° 2.703° 1.297° 1.185°
5. Temperatura do ruído da antena(K) Alimentação em 2 Portas
Alimentação em 2 Portas
10°Elevação 38K 44K
20°Elevação 31K 39K
40°Elevação 25K 35K
6. G típico/T em 20°EL 14.18dB/K (3.8GHz,30K LNA) 21.68dB/K (12.5GHz, 70K LNA)
7. Capacidade de manuseio de energia
5KW/Porta
1KW/Porta
8. Interface de alimentação CPR-229 CPR-137 WR-75 WR-75
9. Perda de inserção de alimentação 0.2dB 0.15dB 0.25dB 0.2dB
10. Isolamento Tx para Rx ≥85dB ≥85dB
11. Isolamento de Pol transversal
Nos eixos ≥35dB ≥35dB
12. Lóbulos laterais CCIR.580-6 CCIR.580-6
◆ ESPECIFICAÇÃO MECÂNICA ◆ ESPECIFICAÇÃO AMBIENTAL
1. Tipo de Antena Compensação 1. Carga do vento ≤ 34mph(54km/h)
2.Tipo de acionamento Manual

3. Deslocamento AZ 0 a 360° 2.Temperatura ambiente -40°C a 60°C
4. Deslocamento EL 10° a 90° 3. Chuva 100mm/h
5.Deslocamento POL ±90° 4. Umidade relativa 0 a 100%
6. Material refletor Fibra de carbono 5. Radiação solar 360 BTU/h/ft 2 (1000Kcal/h/m 2 )
7. Segmentos do refletor 6 6. Gelo 25mm Em toda a superfície ou 13mm em toda a superfície com rajadas do vento de 130km /h
8. Tipo de montagem Tripé
9. Precisão da Superfície 0.3mm(R.M.S)
Nossa empresa reserva-se o direito de interpretação final. Qualquer design e especificação estão sujeitos a alterações sem aviso prévio.
