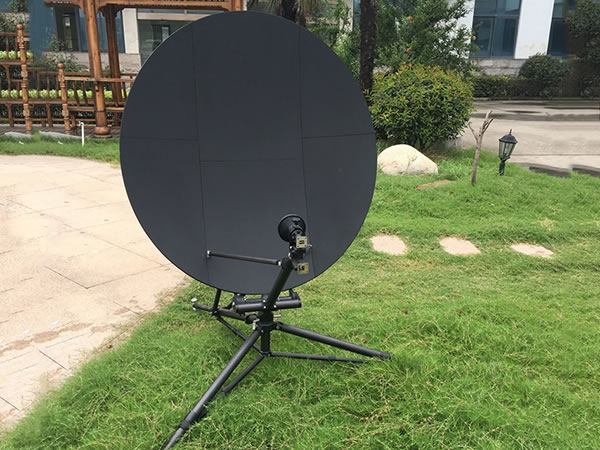

Antena parabólica de fibra de carbono 0.9m
Características antena parabólica em fibra de carbono completa 0.9m
----- 6 Painéis de fibra de carbono
---- Mochila de nylon para tripé
---- Elevado ganho e desempenho excelente lóbulo lateral
---- Configuração de 5 minutos
---- Fácil e rápido ajuste de elevação fina
| ◆Especificações R.F | Ku-Band | ||||
| Recebe | Transmite | ||||
| 1. Frequência (GHz) | 12.25-12.75 | 14-14.5 | |||
| 10.95-12.75 ★ | 13.75-14.5 ★ | ||||
| 2. Ganho típico (dBi) | 39.55 até 12.5GHz | 40.34 até 14.25GHz | |||
| 3. VSWR | 1.25:1 | 1.25:1 | |||
| 4. Largura do feixe (-3dB) | 1.730° | 1.580° | |||
| 5. Típico G/T até 20°EL | 19.18dB/K (12.5GHz, 70K LNA) | ||||
| 6. Capacidade de manuseio de energia | 1KW/Port | ||||
| 7. Interface de alimentação | WR-75 | WR-75 | |||
| 8. Perda de inserção de alimentação | 0.25dB | 0.2dB | |||
| 9. Isolamento Tx para Rx | ≥85dB | ||||
| 10. Isolamento Cross Pol | |||||
| No eixo | ≥35dB | ||||
| 11. Lóbulos laterais | CCIR.580-6 | ||||
| ◆ Especificação mecânica | ◆ Especificação ambiental | ||||
| 1. Tipo de antena | Offset | 1. Carregamento do vento, Operacional | ≤ 34mph(54km/h) | ||
| 2. Tipo de drive | Manual | ||||
| 3. Deslocamento AZ | 0 até 360° | 2. Temperatura ambiente | -40°C to 60°C | ||
| 4. Deslocamento EL | 10° até 90° | 3. Chuva | 100mm/h | ||
| 5. Deslocamento POL | ±90° | 4. Humidade relativa | 0 até 100% | ||
| 6. Material refletor | Fibra de carbono | 5. Radiação solar | 360 BTU/h/ft2 (1000Kcal/h/m2) | ||
| 7. Segmentos do refletor | 6 | 6. Ice | 25mm em toda a superfície ou 13mm em toda a superfície com 130km / h rajadas do vento | ||
| 8. Tipo de montagem | Tripé | ||||
| 9. Precisão da superfície | 0.3mm (R.M.S) | ||||
| A nossa empresa reserva-se o direito de interpretação final. Qualquer projeto e especificações estão sujeitos a alterações sem aviso prévio. | |||||
