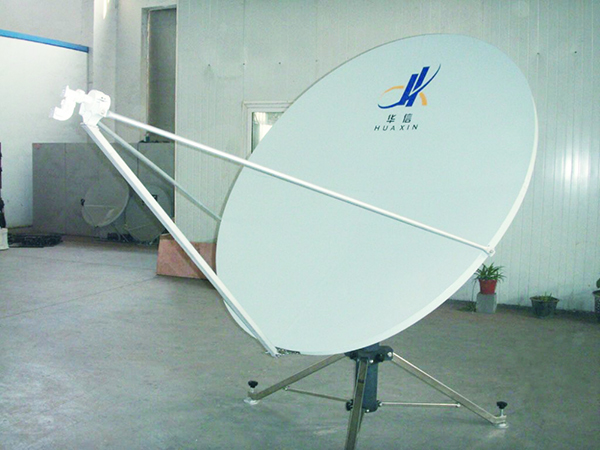

Antena parabólica de alumínio 1.8m

Antena parabólica de alumínio 1.8m
Deixe uma mensagem

Características da antena parabólica de alumínio 1.8m
4 Painéis de alumínio
Alto ganho e desempenho excelente do lóbulo lateral
10 Configuração de minutos
Ajuste rápido e fácil da elevação
Dois casos

Aprovações ou conformidade
● ASIAST
● APT
● CHINA SATCOM
● SINOSAT
● INTELSAT
● EUTELSAT

Peças principais
Haste de alimentação
OMT & filtro
painéis
estrutura de trás
montagem para tripé

Opções
Amplificador
suporte
personalizado disponível

Especificação da antena parabólica de alumínio 1.8m
◆Especificações R.F Banda-C Banda-Ku
Recebe Transmite Recebe Transmite
1. Frequência (GHz) 3.625-4.2 5.85-6.425 12.25-12.75 14-14.5

3.4-4.2 ★ 5.85-6.725★ 10.95-12.75 ★ 13.75-14.5★
2. Ganho típico (dBi) 35.55 até 3.8GHz 39.2 até 6.0GHz 45.57 até 12.5GHz 46.36 at14.25GHz
3. VSWR 1.25:1 1.25:1 1.25:1 1.25:1
4. Largura do feixe (-3dB) 2.742° 1.802° 0.865° 0.790°
5. Temperatura de ruído da antena (K) 2 Portas de alimentação
2 Portas de alimentação
10° Elevação 38K
43K
6. Típico G/T até 20°EL 17.70dB/K (3.8GHz, 30K LNA) 25.24dB/K (12.5GHz, 70K LNA)

7. Capacidade de Manuseio de Energia
5KW/Portas
1KW/Portas
8. Interface de alimentação CPR-229 CPR-137 WR-75 WR-75
9. Perda de inserção de alimentação 0.2dB 0.15dB 0.25dB 0.2dB
10. Isolamento Tx para Rx ≥85dB ≥85dB

11. Relação axial (dB) 1.5dB 1.0dB

12. Isolamento Cross Pol



No eixo ≥35dB ≥35dB

13. Lóbulos laterais CCIR.580-6 CCIR.580-6

◆Especificação mecânica ◆Especificação Ambiental


1. Tipo de antena Offset 1. Carregamento de vento ≤ 34mph(54km/h)
2. Tipo de deslocamento Manual


3. Deslocamento AZ 0 até 360° 2. Temperatura ambiente -40°C até 60°C
4. Deslocamento EL 10° até 90° 3. Chuva 100mm/h
5. Deslocamento POL ±90° 4. Humidade relativa 0 até 100%
6. Material refletor Alumínio de precisão 5. Radiação solar 360 BTU/h/ft 2(1000Kcal/h/m 2 )
7. Segmentos do refletor 4 6. Neve 25mm em toda a superfície ou 13mm com 130km/ h rajadas de vento
8. Tipo de montagem Tripé


9. Precisão da superfície 0.5mm(R.M.S)


A nossa empresa reserva-se o direito de interpretação final. Qualquer projeto e especificações estão sujeitos a alterações sem aviso prévio.
