Sistema anti-gelo
O sistema de anti-gelo da antena de satélite consiste em aquecedor de refletor (meio e completo), aquecedor de haste de alimentação e unidade de controle de temperatura. Há dois tipos de sistema do calefator do refletor: o degelo do ar quente e o degelo elétrico, e os clientes podem fazer a escolha de acordo com a situação real.
Breve introdução do sistema de descongelamento (Usando a antena RxTx 5.36m para o exemplo)
1. Resumo
Este sistema de degelo pertence ao sistema de degelo de aquecimento elétrico. A sua lógica é que o material deseja de aquecimento elétrico de alta temperatura e material resistente ao isolamento térmico sucessivamente, quando a energia para fazê-lo começar a trabalhar, o calor produzido pelo elemento de aquecimento elétrico passará para a superfície da antena, que remove a neve e impede que ela se armazene. As vantagens deste sistema são, velocidade de aquecimento rápido, aquecimento uniforme e dissipação de calor lenta, que pode conseguir bons resultados de degelo.
Especificação técnica
Sistema de descongelamento principal e sub-refletor 1/2
Tensão de funcionamento: 220V ± 10% 50Hz
Potência de funcionamento: 10KW (5.36m)
Tempo de derretimento da neve:
<5min (Cobertura de neve na superfície da antena, 3mm)
<100min (Cobertura de neve na superfície da antena, 60mm)
Sistema de alimentação
Tensão de funcionamento: 220V ± 10% 50Hz
Potência operacional: 1000W
Tempo de derretimento da neve: <3min
Figure 4 - Unidade matriz
Tensão de funcionamento: 380V ± 10% 50Hz
Temperatura de funcionamento: -12 ℃ ~ + 50 ℃
Unidade de controle remoto
Tensão de funcionamento: 220V ± 10% 50Hz
Potência operacional: 100W
Faixa de ajuste de temperatura: 5 ℃ ~ 18 ℃
Resolução da exposição da temperatura: 1C
Resolução de vídeo atual: 1A
Especificação ambiental
Temperatura interior: + 5 ℃ ~ + 35 ℃
Umidade interior: ≤ 90%
Temperatura exterior: -50 ℃ ~ + 50 ℃
Umidade ao ar livre: ≤98%
Composição e configuração
Todo o sistema de descongelamento é composto do dispositivo de degelo da antena principal & sub refletor, dispositivo de degelo de alimentação, unidade de acionamento e unidade de controle remoto.
Dispositivo de descongelamento do refletor
Com relação à antena de estação de satélite 5.36m, a nossa empresa aplica a tecnologia especial da tampa, que tem a estrutura firme e a aparência agradável. A forma do painel da unidade de aquecimento é conveniente para manutenção ou substituição no futuro.

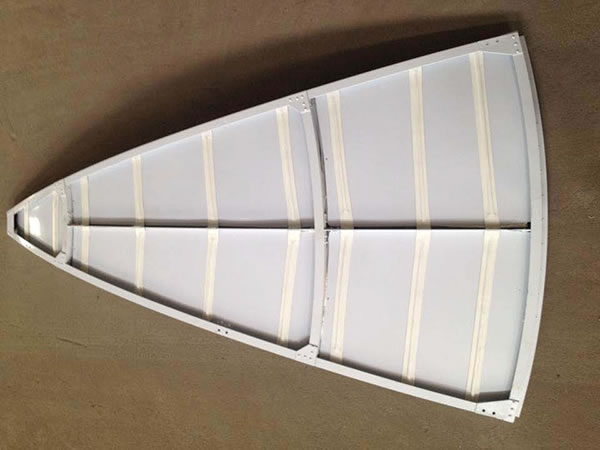

Figura 1 Parte traseira do dispositivo de descongelamento do refletor principal

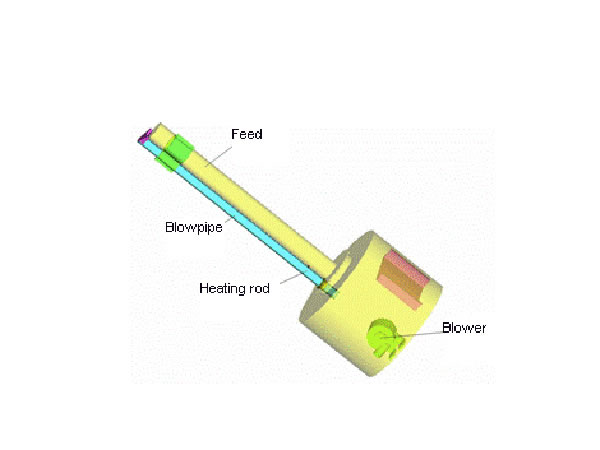

Dispositivo de descongelamento de alimentação
É composto de ventilador, haste de aquecimento, tubo de alimentação e unidade de controle (conectado como um tudo, juntamente com a unidade de controle do dispositivo de descongelamento principal & Sub refletor).
Dispositivo de descongelamento de alimentação

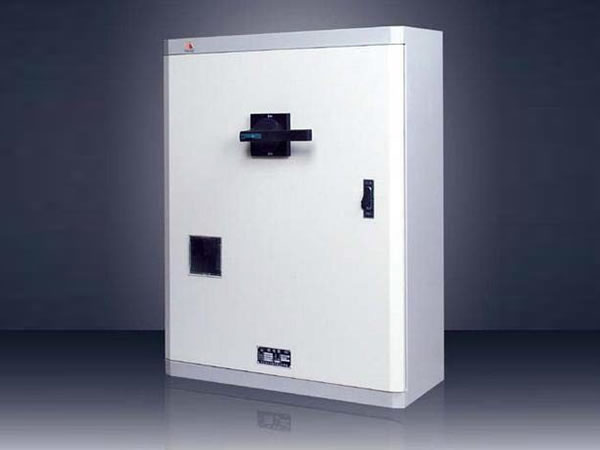

Figure 4 - Unidade matriz
Figure 4 - Unidade matriz é composta principalmente do módulo de controle, dispositivo de proteção de fuga e assim por diante. Forneça a alimentação 380V, e então a eletricidade é atribuída às unidades de aquecimento de duas divisórias do dispositivo de degelo do refletor (como mostrado na Figura 3), bem como dispositivo de degelo de alimentação através de dispositivo de proteção contra vazamentos; Cada unidade de deslocamento é fornecido com 380V; O módulo de controle avança o sinal da extremidade do controle remoto às unidades de aquecimento de cada partição
Unidade de transmissão tem a função de proteção de vazamento e proteção de sobre corrente. Ele irá cortar o circuito automaticamente quando houver fuga elétrica nas unidades de aquecimento do dispositivo de degelo do refletor de duas partições ou dispositivo de degelo de alimentação.

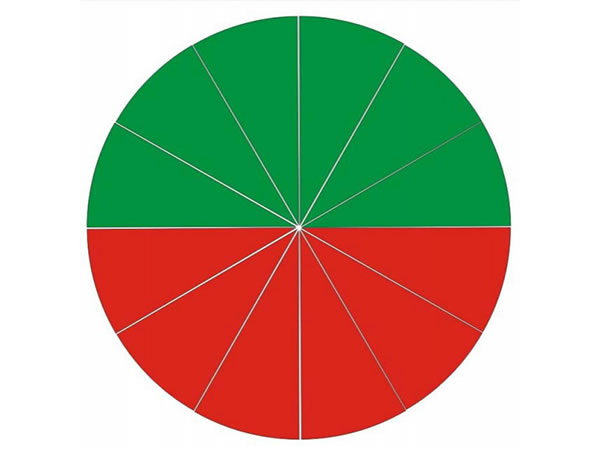

Figure 3 - Duas divisórias do dispositivo de descongelamento do refletor
Figure 4 - Unidade matriz
Unidade de controle remotot

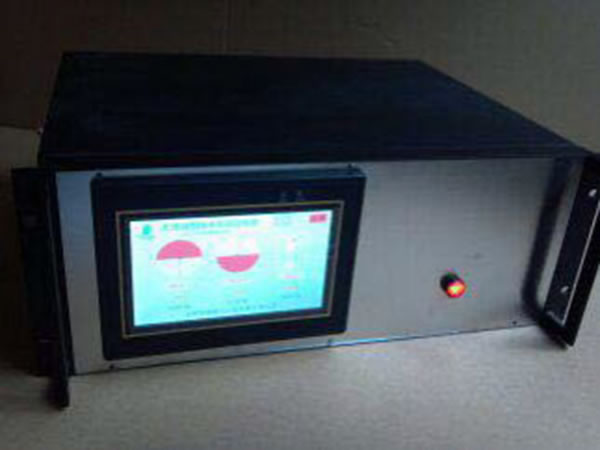

Figure 5 - Painel da unidade de controle

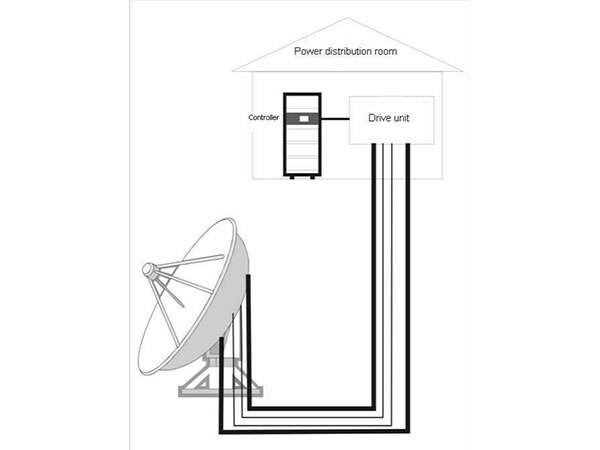

Diagrama de conexão da unidade de controle e unidade
